Om regen, sneeuw en hagel goed af te voeren heb je hemelwaterafvoerbuizen nodig. Maar hoe kun je die nou het beste monteren? We helpen je een handje met dit stappenplan.
Stap 1 Bepaal de diameter van de afvoerbuis die je nodig hebt
De diameter is afhankelijk van het type dak dat je hebt.
Plat dak met kiezelbak met bladvanger
Hierbij zal een kiezelbak zorgen voor het verzamelen en afvoeren van het hemelwater naar de afvoerbuis.
Plat dak met kiezelbak met bladvanger en stadsuitloop
Hierbij zal de kiezelbak zorgen voor het verzamelen van het water en via de stadsuitloop wordt het water afgevoerd naar de hemelwaterafvoerbuis.
| Dakoppervlak | Diameter |
|---|---|
| Tot 85 m2 | min. 60 mm |
| 85 – 130 m2 | min. 70 mm |
| 130 – 180 m2 | min. 80 mm |
| 180 – 315 m2 | min. 100 mm |
Hellend dak met goot
Hierbij zal de goot zorgen voor het verzamelen en afvoeren van hemelwater naar de afvoerbuis.
| Diameter | Hellingsgraad | Maximale gootlengte per gootuitloop |
||
|---|---|---|---|---|
| 5 – 45 graden | 45 – 60 graden | > 60 graden | ||
| maximaal dakoppervlak | ||||
| 60 mm | 30 m2 | 40 m2 | 55 m2 | 10 meter |
| 70 mm | 50 m2 | 60 m2 | 80 m2 | 10 meter |
| 80 mm | 70 m2 | 85 m2 | 115 m2 | 10 meter |
| 100 mm | 120 m2 | 150 m2 | 195 m2 | 20 meter |
LET OP: PVC ‘werkt’
PVC zet bij warmte uit en krimpt bij koude. Per graad temperatuurschommeling krimpt of zet een PVC hemelwaterafvoerbuis 0,06 mm per meter uit. Bijvoorbeeld een buis heeft bij 20 °C een lengte van 4 meter. Dezelfde buis is bij 0 °C ca. 5 mm korter.
In de volle zon kan het temperatuurverschil behoorlijk oplopen. In de montagevoorschriften wordt hier bij stap 4 rekening mee gehouden.
Bij hemelwaterafvoerstukken hoeft er bij de verbindingen niet verlijmd te worden, als:
- leidingen verticaal worden geplaatst
- het bovenliggende hemelwaterafvoerstuk in het onderliggende hemelwaterafvoerstuk wordt geplaatst.
Bij plaatsing onder de grond: steeds verlijmen.
Stap 2 Bepaal de plaats van de buisbeugels
De eerste buisbeugel plaats je 1 meter onder de goot. De andere beugels komen 1,5 tot 2 meter uit elkaar.
Stap 3 Boor de bevestigingspunten

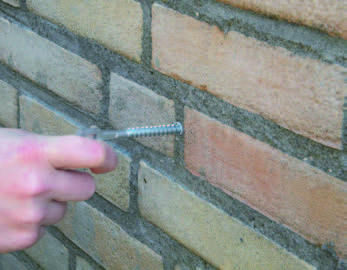

Op de foto wordt gebruik gemaakt van een bevestiging met behulp van een buisbeugelpen.
- Boor de gaten overeenkomstig de diameter van de buisbeugelpen
- Plaats een plug
- Draai de buisbeugelpen in de plug.
Als je gebruik maakt van een bevestiging met behulp van een inslagpen:
- Boor de gaten overeenkomstig met de diameter van de inslagpen
- Plaats een plug en sla daar de pen in tot de stuitnok.
Het gebruik van pluggen wordt aanbevolen voor een beter resultaat, maar het is niet noodzakelijk.

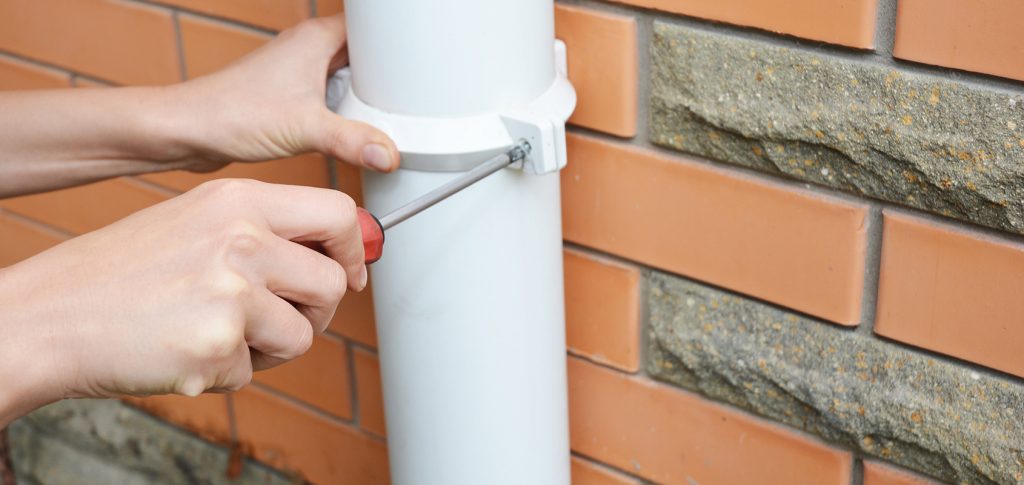

Stap 4 Montage van de hemelwaterafvoerbuis en plaatsing van de beugels
- Breng de beugels aan om de buis
- Schuif de afvoerbuis om de gootuitloop
- Trek hem ca. 2 cm naar beneden in verband met de werking van PVC (zie PVC ‘werkt’).
- Monteer de buis door de beugels vast te maken aan de buisbeugelpennen of inslagpennen.
Dit artikel is tot stand gekomen in samenwerking met Martens.
